이번에는 "온흔들림 공차"에 대해서 설명하겠습니다.
※ 이번 포스팅의 소제목 내부링크
1. 온흔들림 공차 정의
"온흔들림 공차"는
진직도 공차와
원통도 공차를 포함한
복합공차이며
원통의 전체 외경과
내경의 전체 표면을 규제합니다.
표면 전체를 규제하는 것이 포인트입니다.
온흔들림 공차는
이와 같이
회전하는 방향과 수직한 면에 접촉할 때 사용합니다.
그래서
흔들림공차와 온흔들림 공차를 적용할 때는
회전방향과 접촉면을 주의깊게 봐야합니다.
한 부품에 적용해보도록 하겠습니다.
2. 온흔들림 공차 적용(예시)
기어의 이가 아닌,
면이 다른 부품의 면과 접촉되어 있다는 것을
생각해보시기 바랍니다.
기어의 회전방향과 수직한면이 접촉되니,
온흔들림 공차를 적용해야 합니다.
그래서 위 그림과 같이
접촉면에 온흔들림 공차를 적용하였습니다.
온흔들림 공차는 외경과 내경표면을 규제한다 했으므로,
외경이 66

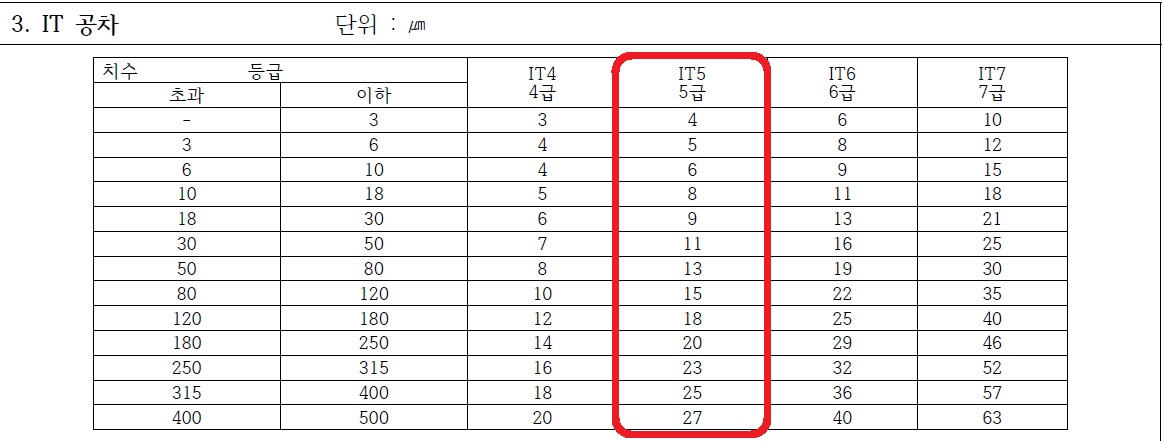

IT공차에 따르면
0.013mm에 해당됩니다.
정리하면
온혼들림공차는
회전 또는 하는 방향과
수직인 면에 접촉 할 때,
그 면에
적용하면 됩니다.
흔들림 공차와 혼동이 된다면,
"흔들림 공차 이해와 적용"에 대한 설명 링크를
달아놨으니 참고하기 바랍니다.
3. 흔들림 공차 적용(링크)
