제조산업에서 일하다보면,
제품 또는 부품의 길이 측정을 해야하는 경우가 있을 것입니다.
오늘은 치수 측정에 대해서 포스팅 하겠습니다.
※ 이번 포스팅의 소제목 내부링크
1. 치수 측정의 필요성
엔지니어는 어떤 제품을 분해하여
중요하거나 필요한 부품을 재현하거나 업그레이드 하기 위해서
부품의 길이를 측정해야 하는 경우가 있습니다.
2. 치수(길이) 측정 장비의 필요성

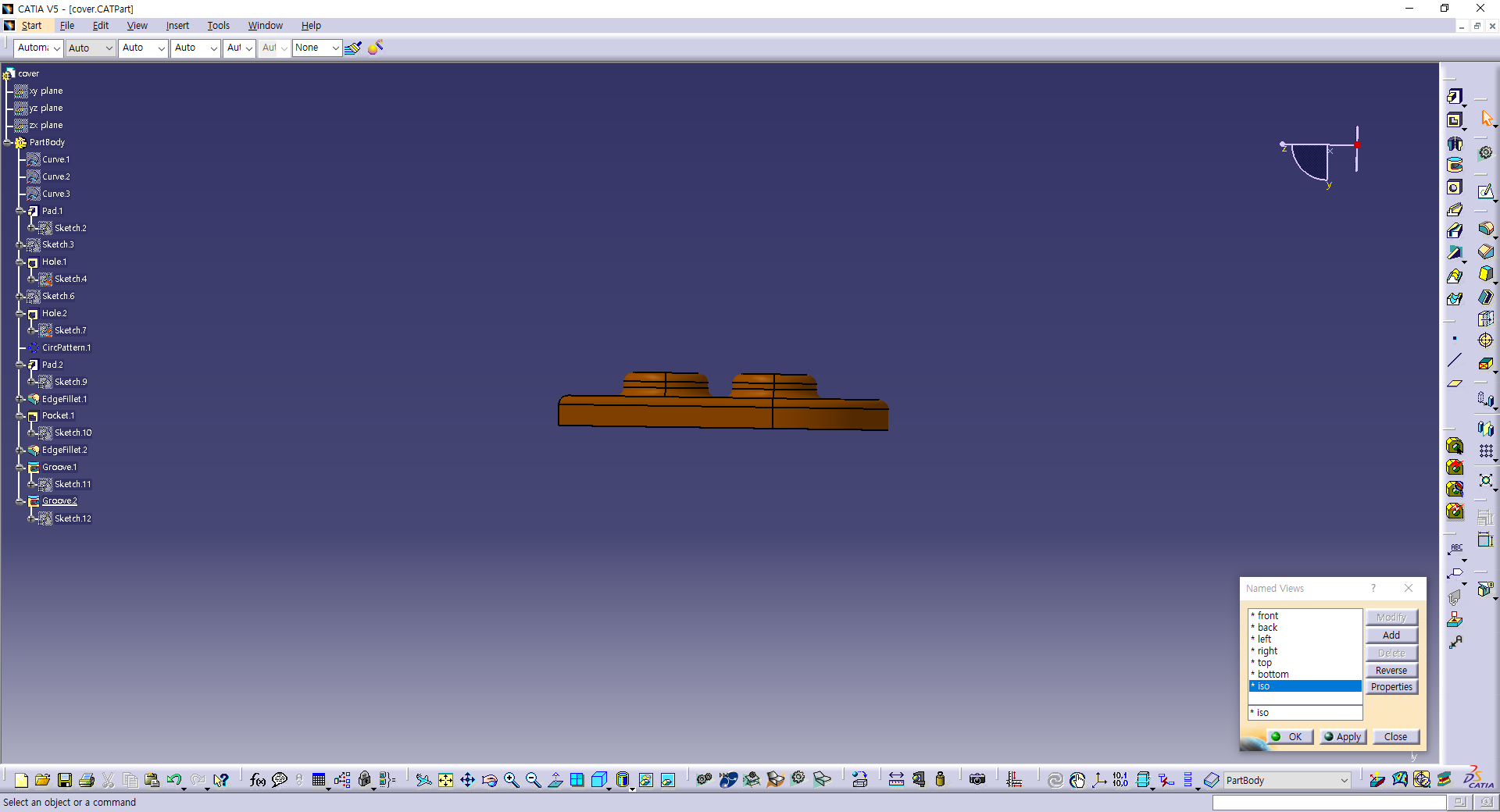

예로 들어 어떤 커버에 관해 부품의 길이를 측정한다고 가정해 보겠습니다.
이 치수를 측정하기 위해서는 전체 가로길이를 측정해야 하는데,
보통 사람이 측정하려면 버니어 캘리퍼스나 마이크로미터등 다양한 도구가 많습니다.
약간이라도 복잡한 형상의 부품의 길이를
버니어 캘리퍼스로 측정한다면
전체 가로 길이(빨간색)를 측정해야 하는데 오른쪽 원형반경 때문에
측정에 오차가 반드시 생깁니다.
또한 구멍간의 간격(파란색)의 경우를 측정할때도
구멍이 원형이기 때문에 정확하게 측정을 할 수가 없어 오차가 생깁니다.
측정에 오차가 생긴다면,
제품에도 영향을 끼쳐,
나중에는 제품이 불량나올 확률이 매우 높게 됩니다.
따라서, 조금이라도 복잡한 형상의 치수, 길이를 측정하고자 한다면,
기계적으로 정확하게 측정해야 합니다.
3. 장비 필요성의 예 : 투영기
그래서,
이러한 길이, 치수 측정에 대한 오차를 방지하기 위해
투영기를 사용합니다.
여기서 투영기란?
물체에 대해 광학적으로 투영시켜 물체의 형상의 길이(치수)를 측정하는 기기입니다.
한마디로, 기계가 눈으로 보는 즉시 길이를 측정한다는 의미입니다.
투영기도 종류가 있는데
엔지니어가 조작하여 원하는 길이(치수)를 측정하려고,
직접 조작할 수 있는 투영기와
한번에 물체를 정면에 투영시키면 정면에 한번에 투영시켜
정면의 모든 길이(치수)를 측정하고,
측면에도 투영시켜
모든 형상의 길이(치수)를 측정하게 하는
투영기가 있습니다.
이렇게 한다면,
측정시간이 줄여져 CAD작업과 도면 출력작업이 매우 빠르게 이루어 질 수 있습니다.
결국 투영기는
길이(치수) 측정에
오차를 방지하는 정확성과
작업을 빠르게 할 수 있는 신속성이 있기때문에,
제조산업에는 필수적인 장비(설비)라고 할 수 있습니다.
그러므로,
투영기를 구매하여 사용하셔서
원하시는 제품을 만들기 위해 정확성을 통해
오차와 제품 불량을 줄이시고,
신속성을 통하여 작업효율과 빠른 완결을 내어
다른 작업의 진행으로 이어가시길 바랍니다.
앞으로도 엔지니어에게 좋은 지식과 정보를 이해하기 쉽게 글을 포스팅하겠습니다. (By. 요르문간드)
